Сфинктерометр Исток−Система СФ−01 (Гастроскан−СФ)

Сфинктерометр Исток−Система СФ−01 (Гастроскан−СФ) — медицинский прибор для количественной оценки функционального состояния и тонуса мышц тазового дна методом сфинктерометрии. Оборудование позволяет измерять давление, создаваемое мышцами, и анализировать их функциональное состояние.

СФ−01 предназначен для исследования тонуса мышц тазового дна, регистрации различных параметров сфинктерометрии, а также проведения биофидбэк−терапии с элементами интерактивной реабилитации. Во время биофидбэк−терапии пациент в реальном времени видит показатели исследования в виде графиков или анимации и учится правильно сокращать и расслаблять мышцы в соответствии с программой, составленной врачом.

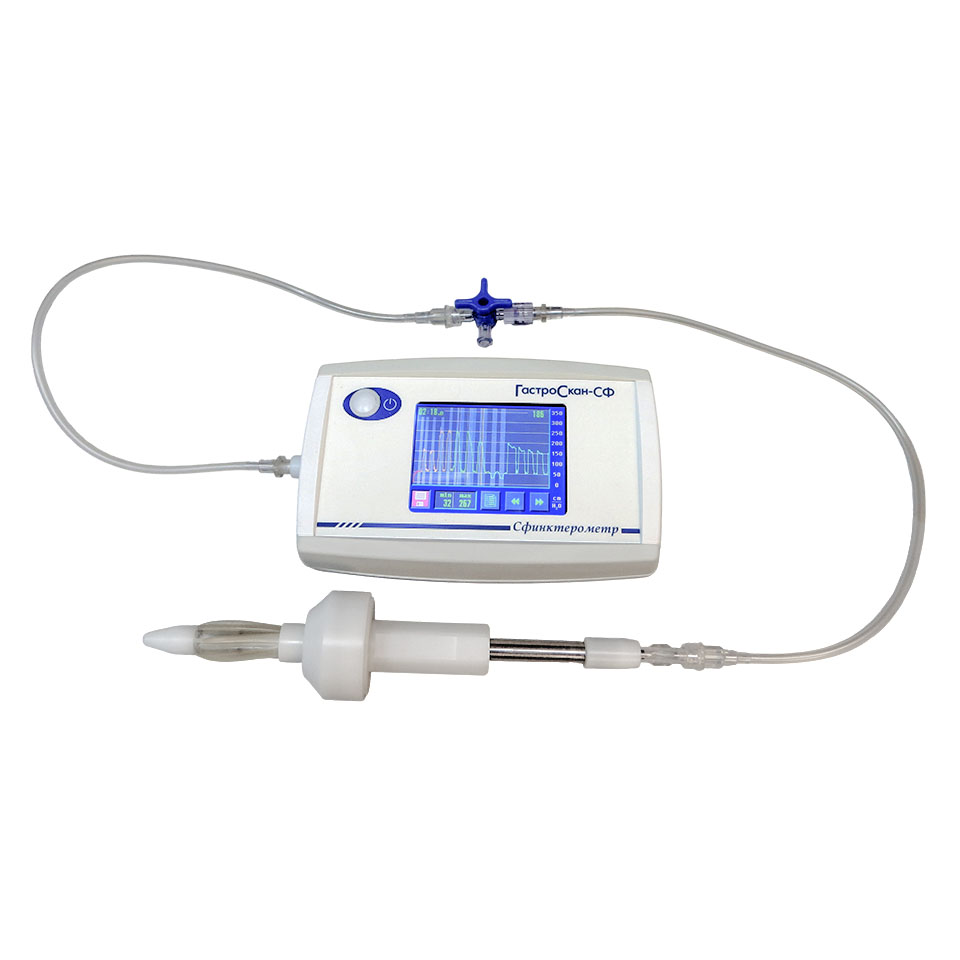

Сфинктерометр состоит из регистрирующего блока и инструментов с датчиками, соединённых с блоком трубками. Для проведения исследования в тело пациента вводится зонд, после чего автоматическая воздушная помпа создаёт контролируемое давление. Датчик внутри зонда регистрирует изменения давления в ответ на расслабление и сокращение мышц и преобразует механические колебания в электрический сигнал.

Микроконтроллер прибора обрабатывает полученные данные, сохраняет результаты во внутренней энергонезависимой памяти и выводит информацию на цветной сенсорный дисплей регистрирующего блока. Каждый этап исследования отображается на графике своим цветом, что позволяет врачу наглядно оценивать результаты.

СФ−01 может работать автономно, поэтому подключение к компьютеру непосредственно во время исследования не требуется. Полученные данные могут передаваться в реальном времени по Bluetooth. Для передачи данных с регистрирующего блока на компьютер и ведения базы исследований предназначено программное обеспечение «Гастроскан».

Регистрируемые параметры

• Базальное давление — характеризует тонус внутреннего анального сфинктера в состоянии покоя.
• Максимальное давление при сжатии — характеризует силу произвольного сокращения наружного сфинктера.
• Выносливость наружного сфинктера — позволяет оценить продолжительность удержания напряжения и скорость снижения давления.
• Давление при выталкивании — позволяет оценить амплитуду и временные характеристики процесса.
• Кашлевой тест.

Инструменты и датчики

Инструмент типа А

• Предназначен для регистрации анального давления.
• Используется для тренировки мышц тазового дна.
• Силиконовый анальный зонд типа А входит в комплект поставки.

Инструмент типа В

• Предназначен для регистрации вагинального давления.
• Может использоваться для тренировки мышц тазового дна.
• Не входит в комплект поставки.

Проведение исследования

1. В тело пациента вводится соответствующий зонд.
2. Автоматическая воздушная помпа создаёт контролируемое давление.
3. Датчик внутри зонда фиксирует изменения давления при расслаблении и сокращении мышц.
4. Механические изменения давления преобразуются датчиком в электрический сигнал.
5. Микроконтроллер обрабатывает полученные данные.
6. Результаты выводятся на цветной сенсорный дисплей регистрирующего блока и сохраняются во внутренней энергонезависимой памяти.

Биофидбэк−терапия

СФ−01 поддерживает проведение биофидбэк−терапии с элементами интерактивной реабилитации. Пациент в реальном времени получает визуальную информацию о состоянии мышц в виде графиков или анимации и учится управлять их сокращением и расслаблением по программе, составленной врачом.

Обработка и хранение результатов

• Встроенный цветной сенсорный дисплей.
• Отображение результатов исследования в графическом виде.
• Различные этапы исследования отображаются на графике разными цветами.
• Микроконтроллер выполняет обработку полученных данных.
• Результаты исследований сохраняются во внутренней энергонезависимой памяти.
• Внутренняя память рассчитана на хранение результатов 10 последних исследований.
• Передача данных в реальном времени через Bluetooth.
• Программное обеспечение «Гастроскан» предназначено для передачи данных с регистрирующего блока на компьютер и ведения базы исследований.
• Работа прибора во время исследования не требует обязательного подключения к компьютеру.

Показания к применению

• Стрессовое недержание мочи.
• Ургентное недержание мочи.
• Гиперактивный мочевой пузырь.
• Синдром тазовой боли.
• Интерстициальный цистит.
• Недостаточность газового контроля.
• Каломазание.
• Фекальная инконтиненция.

Особенности

• Количественная оценка давления, создаваемого мышцами тазового дна.
• Регистрация базального давления, максимального давления при сжатии, выносливости наружного сфинктера, давления при выталкивании и результатов кашлевого теста.
• Автоматическая воздушная помпа для создания контролируемого давления.
• Встроенный датчик для регистрации изменений давления.
• Встроенный цветной сенсорный дисплей.
• Графическое отображение этапов исследования с цветовым выделением.
• Автономная работа без обязательного подключения к компьютеру во время исследования.
• Сохранение результатов исследований во внутренней энергонезависимой памяти.
• Возможность передачи данных в реальном времени через Bluetooth.
• Поддержка различных типов сменных зондов.
• Поддержка биофидбэк−терапии.
• Интерфейс прибора на русском языке.

Технические характеристики

Программное обеспечение

Программное обеспечение «Гастроскан» предназначено для передачи результатов исследований с регистрирующего блока на компьютер и ведения базы исследований. Программное обеспечение и компьютер не входят в комплект поставки. Передача результатов может осуществляться также в реальном времени через Bluetooth.

Комплект поставки

• Регистрирующий блок сфинктерометра СФ−01.
• Зонд анальный силиконовый типа А (синий).
• Гейдельбергский удлинитель, 30 см.
• Трёхходовой кран для инфузионных систем.
• Латексные презервативы для УЗИ.
• Руководство по эксплуатации.

Преимущества сфинктерометра Исток−Система СФ−01

• Количественная оценка функционального состояния и тонуса мышц тазового дна.
• Регистрация нескольких ключевых параметров сфинктерометрии для комплексной оценки работы мышц.
• Встроенная автоматическая воздушная помпа обеспечивает контролируемое давление при проведении исследования.
• Цветной сенсорный дисплей позволяет контролировать ход исследования и сразу просматривать полученные результаты.
• Графическое отображение результатов с цветовым выделением отдельных этапов исследования облегчает визуальный анализ данных.
• Автономная работа без необходимости подключения к компьютеру непосредственно во время исследования.
• Встроенная энергонезависимая память позволяет сохранять результаты до 10 последних исследований.
• Передача результатов исследований в реальном времени посредством Bluetooth.
• Программное обеспечение «Гастроскан» позволяет передавать данные на компьютер и вести базу исследований.
• Поддержка биофидбэк−терапии с элементами интерактивной реабилитации.
• Возможность использования различных типов сменных зондов для проведения исследований.
• Инструмент типа А предназначен одновременно для регистрации анального давления и тренировки мышц тазового дна.
• Возможность регистрации вагинального давления при использовании инструмента типа В.
• Интерфейс прибора на русском языке.
• Компактный регистрирующий блок массой 600 г обеспечивает удобство эксплуатации и транспортировки.
• Возможность питания как от электрической сети 220 В, так и от четырёх батареек типа АА.
• Продолжительность одного исследования составляет не более 30 минут.
• Российское производство.

Применение сфинктерометра Исток−Система СФ−01

Сфинктерометр Исток−Система СФ−01 применяется:

• для исследования функционального состояния и тонуса мышц тазового дна;
• для количественной оценки давления, создаваемого мышцами тазового дна;
• для оценки базального давления и тонуса внутреннего анального сфинктера в состоянии покоя;
• для определения максимального давления при произвольном сокращении наружного сфинктера;
• для оценки выносливости наружного сфинктера и способности удерживать мышечное напряжение;
• для регистрации давления при выталкивании и анализа его амплитудных и временных характеристик;
• для проведения кашлевого теста;
• для проведения биофидбэк−терапии с элементами интерактивной реабилитации;
• для контроля правильности сокращения и расслабления мышц тазового дна в процессе тренировок;
• при стрессовом недержании мочи;
• при ургентном недержании мочи и гиперактивном мочевом пузыре;
• при синдроме тазовой боли и интерстициальном цистите;
• при недостаточности газового контроля;
• при каломазании и фекальной инконтиненции.
